킹룬 3D프린터 챔버 제작기 -1. 계획 및 비용 산출.

0. 계기

프린터를 들이면서

잘 들어가는 커뮤니티에 글을 올렸더니

https://meeco.kr/mini/36885413



출력중 미세분진(먼지)가 나와 몸에 좋지 않기에

환기 잘하시라며 걱정을 많이 해주셨다.

댓글로 논문까지 첨부해주셔서 심각성을 인지하고

실내에서 사용 가능한 미세먼지 포집 기능이 있는 챔버를 제작해 보기로 했다.







1. 챔버 사이즈 결정

챔버 사이즈를 구상할 때 약간의 여유만 두고 최대한 작게 만들고자 했다.



내 프린터가 동작하는 경우,

축의 이동에 따라 이 세 전선 묶음이 움직이게 되는데,

이것들이 벽이나 틀에 부딛히지 않도록 하고싶었고



필라멘트 걸이나 파워 블럭 등이 모두 들어갈 공간을 포함

30~50mm 내외의 여유를 두고 나온 실측값이

내경 기준 360(W)*500(D)*500(H)(mm)가 적절하다고 판단했다.



2. 자재 선정 - 프레임

프린터 정보를 정말 많이 얻고있는곳이 네이버 3D프린터 커뮤니티인데,

https://cafe.naver.com/makerfac/182507

거기에서 이렇게 챔버를 구성하신분이 계셨다.

비슷한 프린터이다보니 이후로도 이분 글로 도움 정말 많이 받았다.



여튼, 아크릴 박스, 이사박스, 프로파일등 고민을 많이 했는데

마감, 조립의 편의성, 확장 가능성등을 따졌을 때 프로파일이 좋아보여 이걸로 결정했다.



프로파일 두께는 20mm로 선택했는데,

챔버 크기가 그리 크지 않다보니 판매처 사장님도 괜찮을거라고 하셨기 때문. ㅎㅎ



그래서 외형은 양쪽으로 20mm씩을 더해 400*540*540이 되었다.



완성하고 쓰다보니 빈공간이 있긴 해서 조금 더 줄였어도 괜찮겠다 싶으면서도

나중에 추가될 수 있는 기물이 생기는경우도 있고 괜히 공간 부족한것보단 이정도가 딱 적당했다.

챔버를 구상하면서 이런식으로 일체형이나 완성도가 높은 형태에,

앞 뚜껑이 잘 열리는 형태를 만드려고 했었는데, 일부 실패하긴 했다.

어쨌든 이렇게 원하는 디자인으로 동작하게 하기 위해

프로파일 두께를 생각해 프로파일 사이즈를 결정했고.

연결부속들을 모두 주문했더니 5만 7천원 정도 들었다.



구매한곳은

https://smartstore.naver.com/bandotec/products/430934460

이곳.(광고아님)

사장님도 친절하고 재단 퀄도 좋고 배송이 빨라서 이쪽에서 계속 주문할듯 하다.

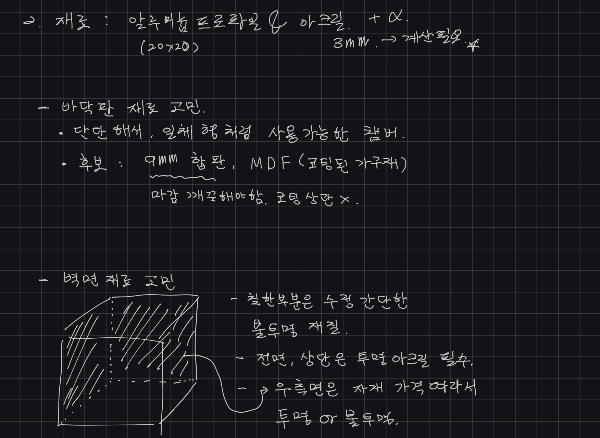

3. 자재선정 - 벽,바닥등

프레임을 프로파일로 결정하고 거기에 고정이 가능한 측면,하단 자재를 선정했다.



모든 면이 간단한 수정이 용이한 재질인것이 중요했고

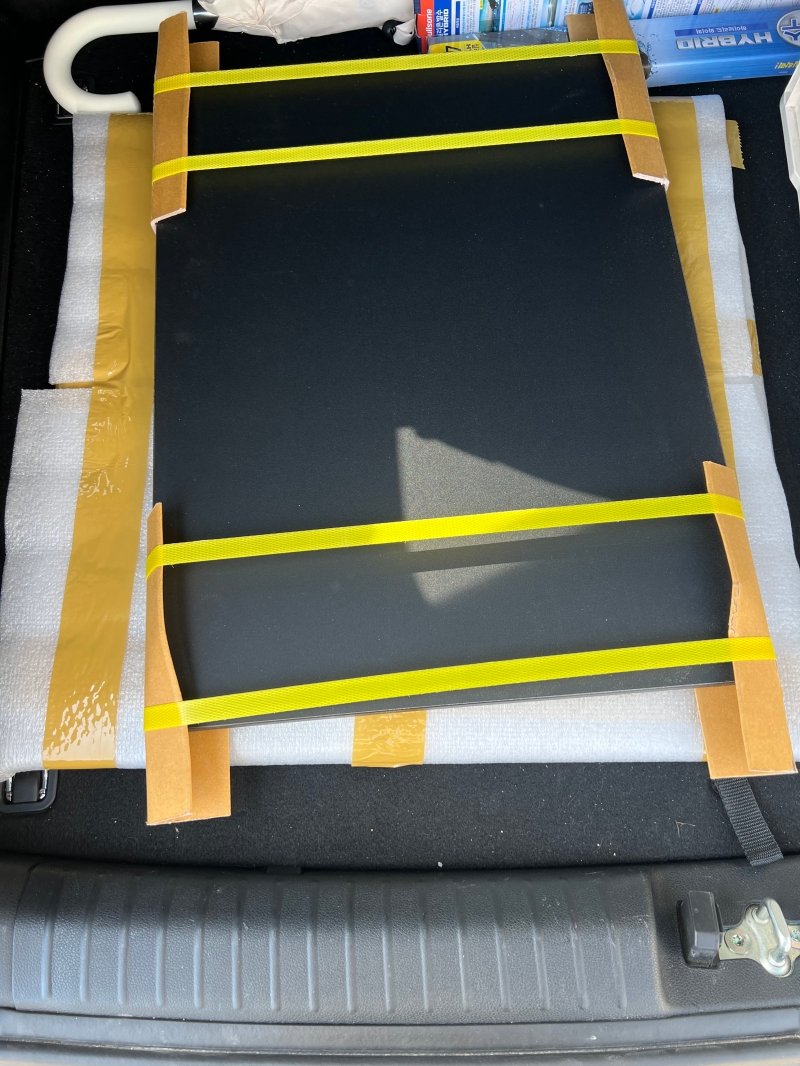

바닥판은 예전 인테리어 일 하면서 쓰던 씽크대 자재가 생각났는데

md에 코팅이 되어있는 형태라

바닥에 있을때 안정적으로 제품을 받쳐줄 수 있겠다는 생각이 들었다.



그러면서 자연스럽게 싱크대장 후면에 쓰이는 3mm 코팅 합판을 측,후면에 쓰면 좋겠다고 생각했는데

이것도 쉽게 재단이 가능해 주문제작 업체에 간단 견적을 넣어봤다.



내가 주문한곳은

https://smartstore.naver.com/jeildiy/products/2920877283

이곳인데

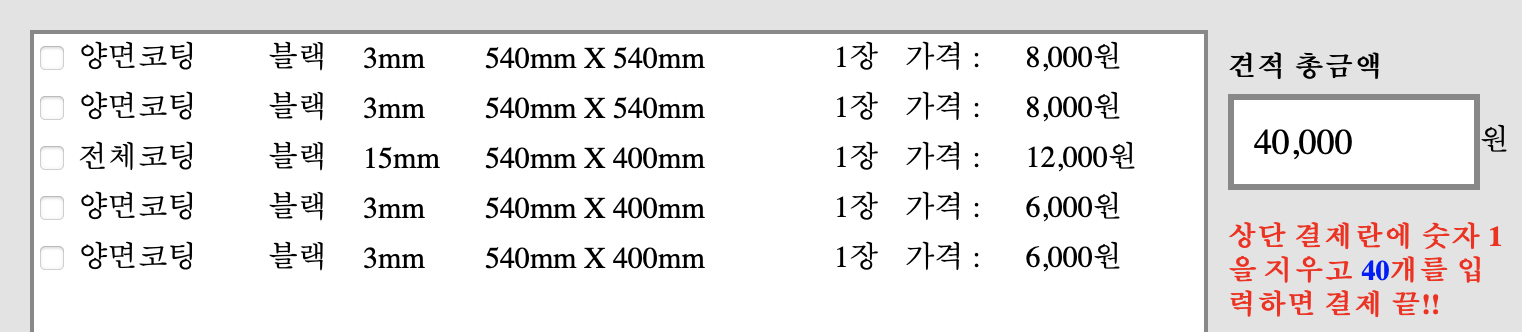

전면만 투명으로 5면을 하는경우 이정도,

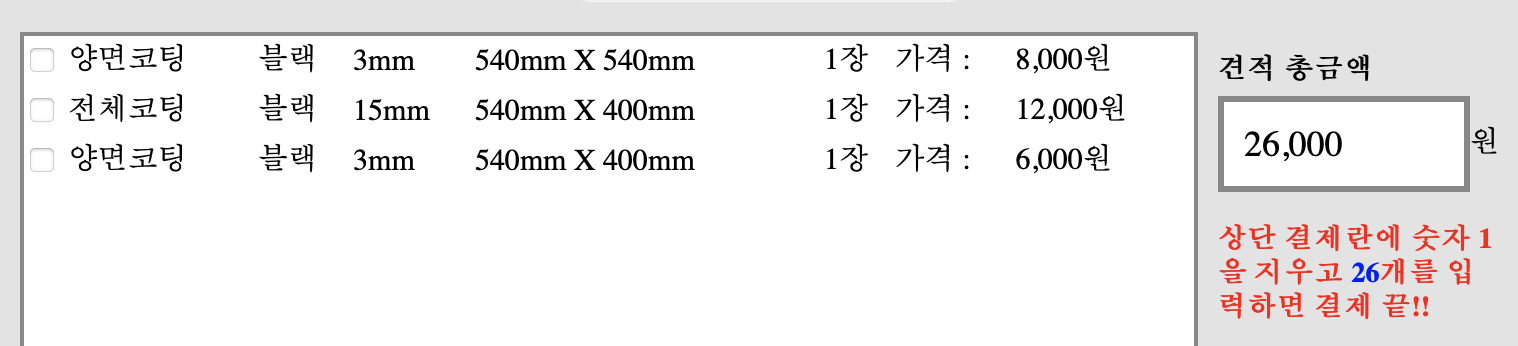

3면만 주문하면 이정도로 3면을 투명으로 할 생각이었어서 이 금액에 주문했다.

어떻게 주문해도 그렇게 나쁘지 않은 금액대라 이 자재로 결정했다.



투명하게 면은

아크릴과 폴리카보네이트 둘중 고민했는데

우선 둘 다 강성을 어느정도 유지하기 위해선 3T정도가 되어야 했고,



폴리카보네이트가 더 단단하다고 해서 더 비쌀것같았는데,



내가 주문한곳(https://smartstore.naver.com/jungacryl/products/2003889420)에선

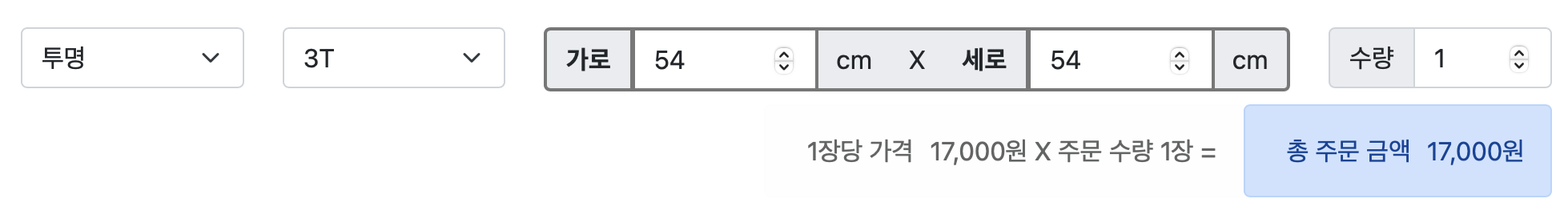

이게 아크릴 가격이고

이게 같은 사이즈, 두께의 PC가격.



강성,투명도가 더 좋다는 pc 재질이 더 저렴하기도 해서 이걸 사용하기로 결정했다.



4. 총 비용.



내 사이즈에서

5면 씽크대 자재 + 앞면만 투명 PC로 구성시

프로파일 :57,040+배송비6,000

투명 PC : 11,500 +배송비3,500

5면 씽크대 자재 : 40,000+배송비6,000

해서 총 124,070원.



3면을 투명으로 구성시

프로파일(부속포함) : 57,040+배송비6,000

3면 투명 PC : 38,800+배송비3,500

3면 씽크대 자재 : 26,000+배송비6,000

해서 총 137,340원.



생각보다 그리 크게 차이 나지 않아 3면이 투명한 형태로 주문하였다.

업체에 따라 가격이 차이 날것이니 참고만 하시길

(혹시 더 저렴한 업체 아시면 댓글좀 부탁드립니다!!!!)





다음글에서는 조립할때를 남겨보려 한다.



-계속.
