슬림 zigbee 책상 조명 만들기

책상에서 잘 쓰고있던 조명이 있긴 했는데,

조금 더 깔끔하고 슬림한 LED 조명을 만들 수 있지 않을까 하는 생각을 갖고있었다.



그러던중,

https://s.click.aliexpress.com/e/_DBSoW19

Adjustable Metal Microphone Stand for Gaming Streaming USB Condenser Mic Suspension Scissor Boom Arm for A8 A6V K688 K669 K658 -

알리에서 보인 이 마이크암.



깔끔한 디자인에 무광 검정이라 이게 조명 기둥으로 괜찮겠다 싶어서 이 제품을 구매했다.





하는김에 zigbee동작도 가능하게 하고싶어

https://s.click.aliexpress.com/e/_DnK6tv1

5V USB Tuya Zigbee 3.0 COB LED Strip Light 1m-5m Warm White Flexible Dimmable Lights 320leds/m Home Decoration for Alexa Google

이 제품도 같이 구매.



https://s.click.aliexpress.com/e/_DCqJT0f

STONEGO 2 PIN Extension Wire Cable for WS2812 WS2811 RGB LED Strip, 22AWG, 5m/10m/20m length options available - AliExpress 13



중간 연장에 필요한 케이블까지 구매했다.

이 케이블과 인두기는 천냥마트에서 구할 수 있으니 참고.



마이크 암이 도착했고,



마이크암 끝 부분을 기준으로 모델링 시작.



처음엔 이런 느낌으로 만들었는데 뭔가 슬림한 느낌도 없고 해서 이 모델은 없애고,

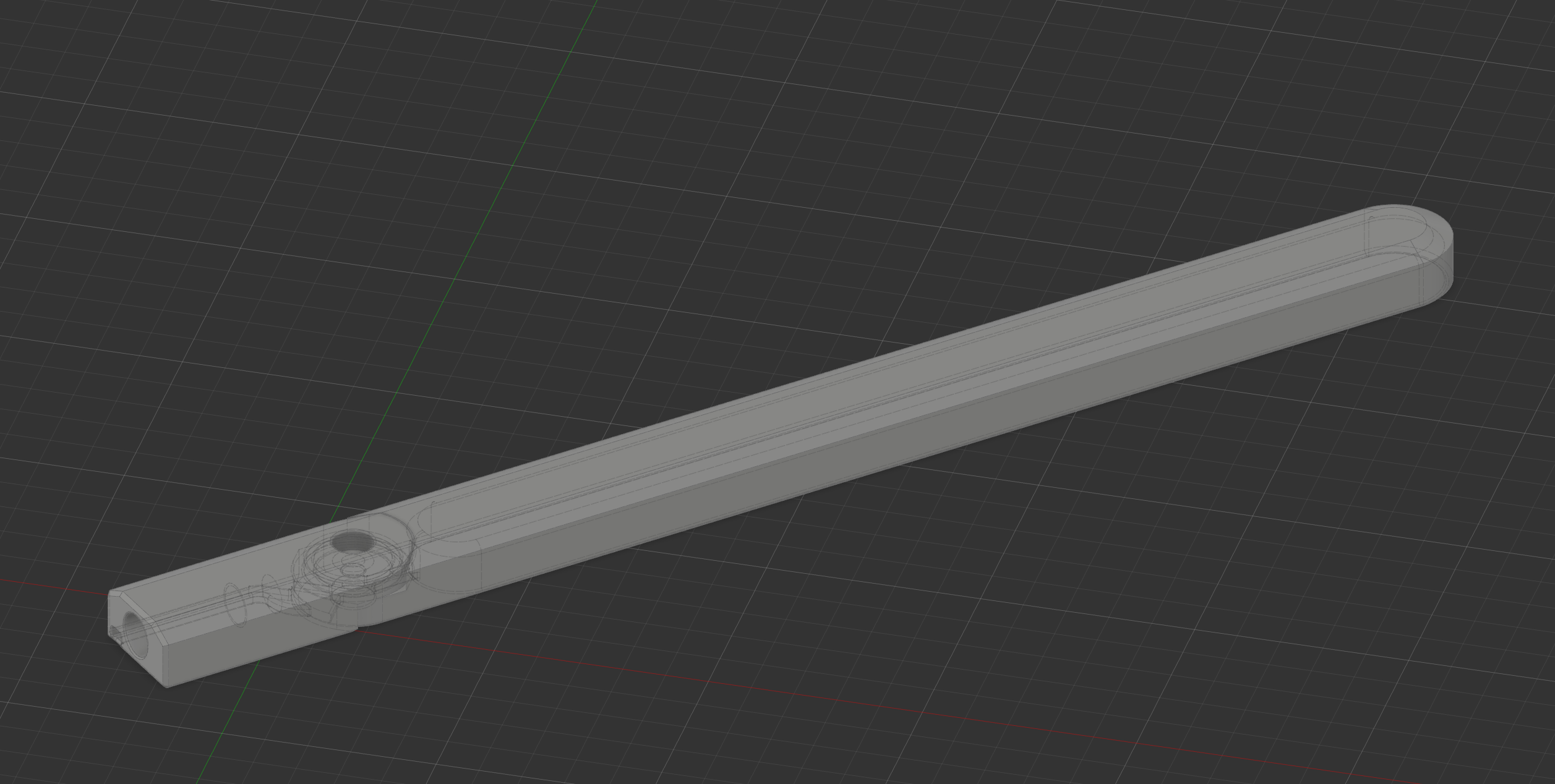

마이크암 폭에 맞춰서 얕고 길게 모델링.



220x220에 맞춰 2파트로 나눠 만들었다.



이어지는 부분은 이렇게 45도 까지 틀어질 수 있게 만들었고

내부 안쪽에 선이 다 지나갈 수 있게 제작.



연결부 중간에는 M5 볼트가 들어가 고정될 수 있게 설계.

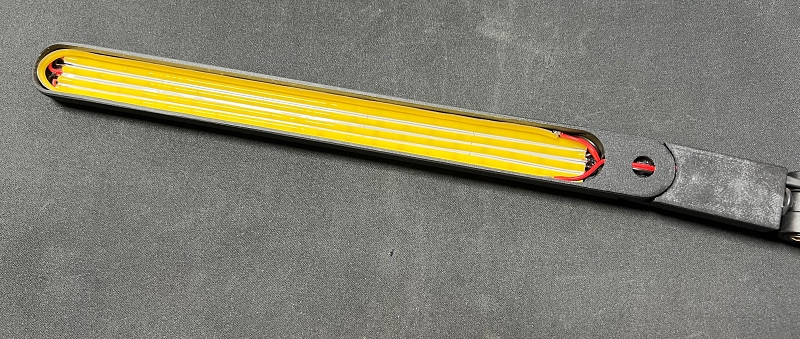

프린트 해서 도착한 LED들을 배치해준 후 다시 꺼내서 납땜.







케이블을 까만수축 뭐시기에 넣어서 더 안보이게 만들었다.



마이크암 사이로 선 정리 홀도 만들어서 직비모듈 연결 후 완성.

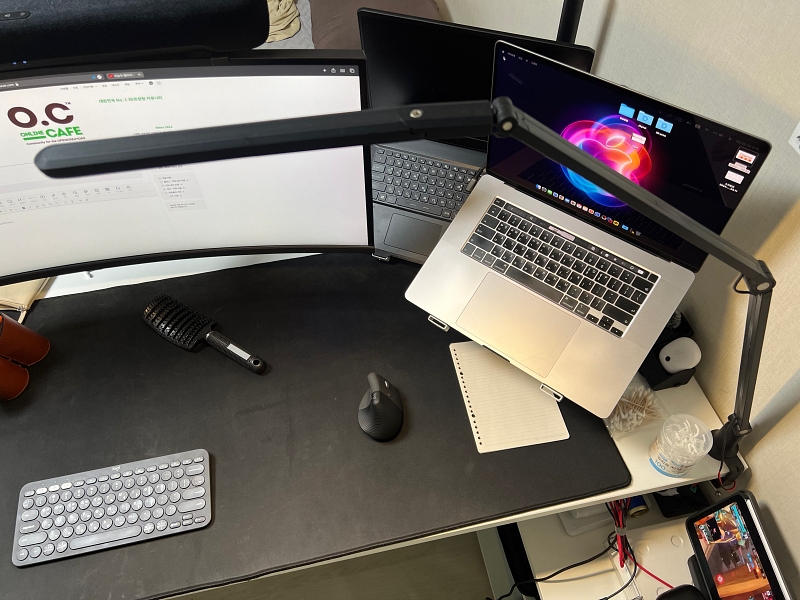

책상을 바라보면 책상등으로,





벽을 바라보면  반사등으로 이런식으로 쓸 수 있다.



지금 내 방에서 이 조명을 메인으로 쓰는중.



혹시나 관심있을분들이 있을까 하여

STL 파일과 M5 볼트 부분 수정해서 쓰실분이 있을까 하여 퓨전 파일도 함께 올려둔다.



https://drive.google.com/drive/folders/1hKARwMZ2lcG-WILGSIbTBo6H9kxR6HsY?usp=sharing

3D Printing - Light - Google Drive





끝.
